項目描述：

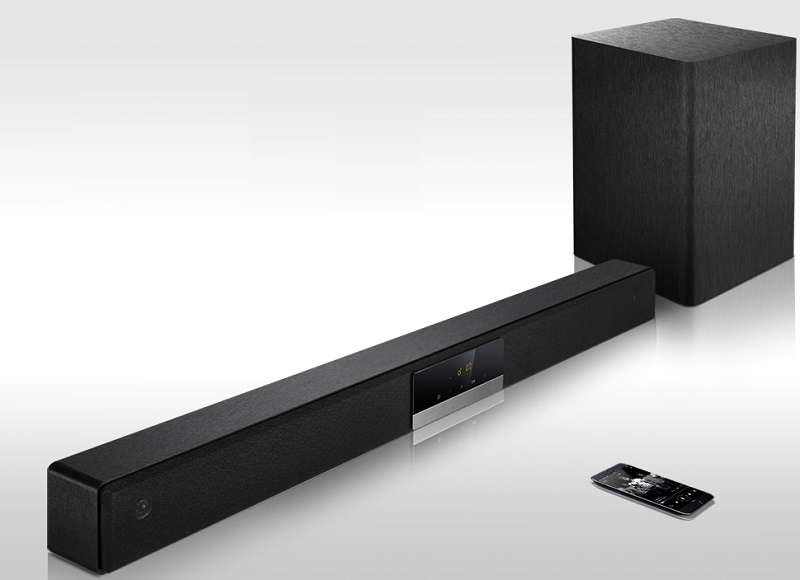

該產品客戶已經銷售到韓國，被抽檢ESD靜電放電4KV/8KV不合格，要求嚴格按照韓國KC認證要求來設計產品，并且在一個星期內完成整改，提交整該ESD靜電整改設計方案。

整改過程：

收到樣品以后，對產品的USB、AUX IN等端口進行ESD放電測試，出現一槍死機現象；拆開產品以后，發現該產品在設計時PCB的地有多處進行了分隔處理；整改工程師對產品的地進行優化處理，對端口增加ESD保護電路，對主IC的開關機走線以及復位電路進行濾波處理以后，發現死機現象已經OK了，但是對產品ESD放電次數多了以后，出現聲音沙啞的現象，通過對原理圖進行分析，發現該產品的功放芯片的外圍電路的設計存在問題，調整電路參數，增加濾波電路，測試通過。

項目結果：

該產品送深圳第三方實驗室檢查靜電ESD測試，ESD靜電整改通過，可以到達8KV/15KV的要求，超出客戶給到的條件，并且測試空間輻射、傳導等項目全部PASS，整改設計方案對PCB的改動比較小，又方便生產線大批量生產；產品送韓國測試PASS，項目結案。
